神华万州电厂发电机功率振荡事故分析

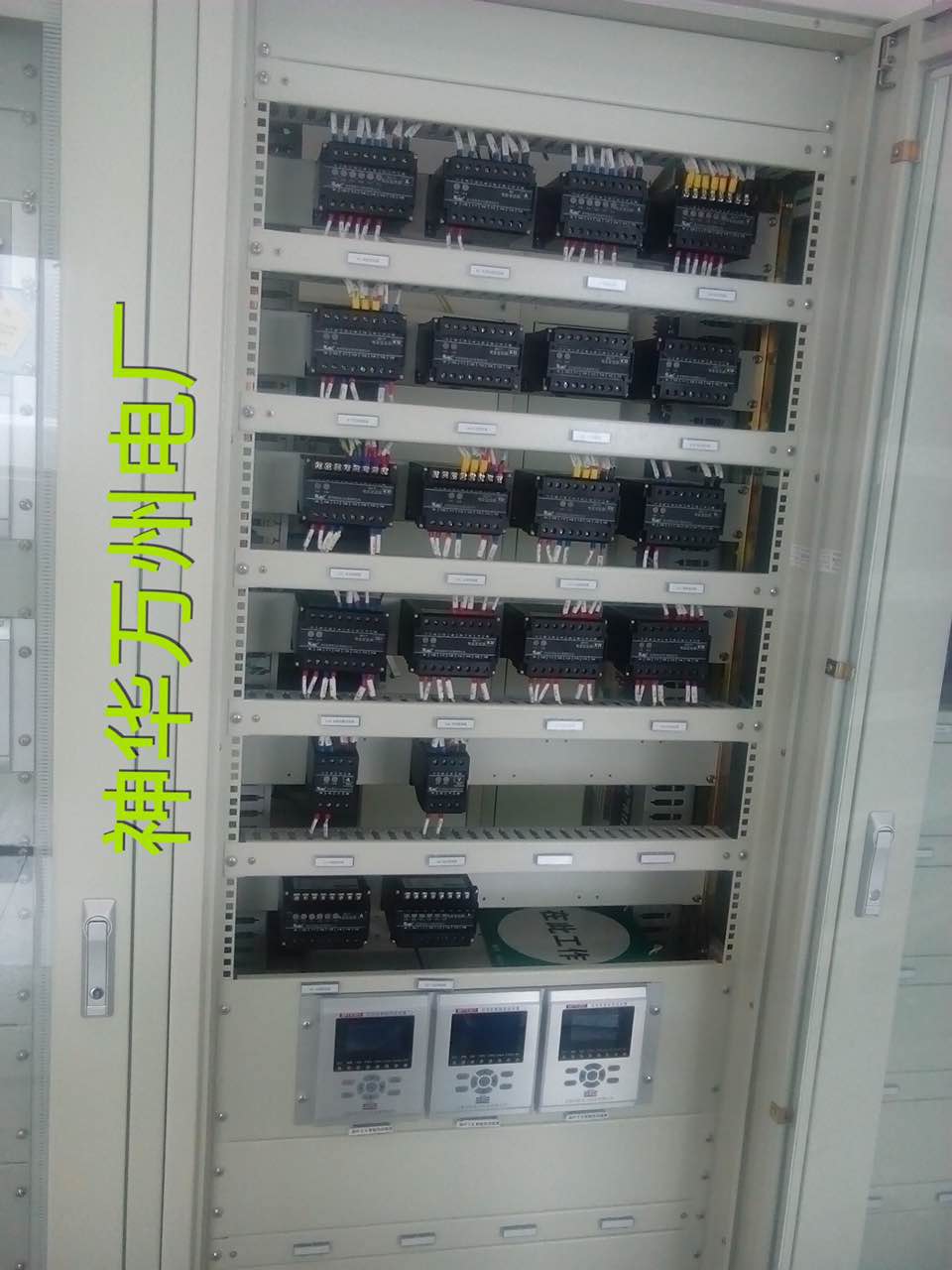

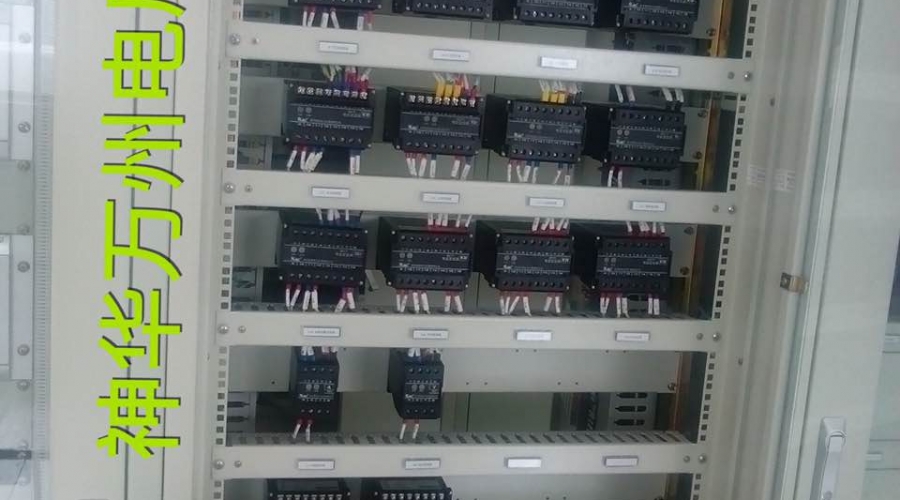

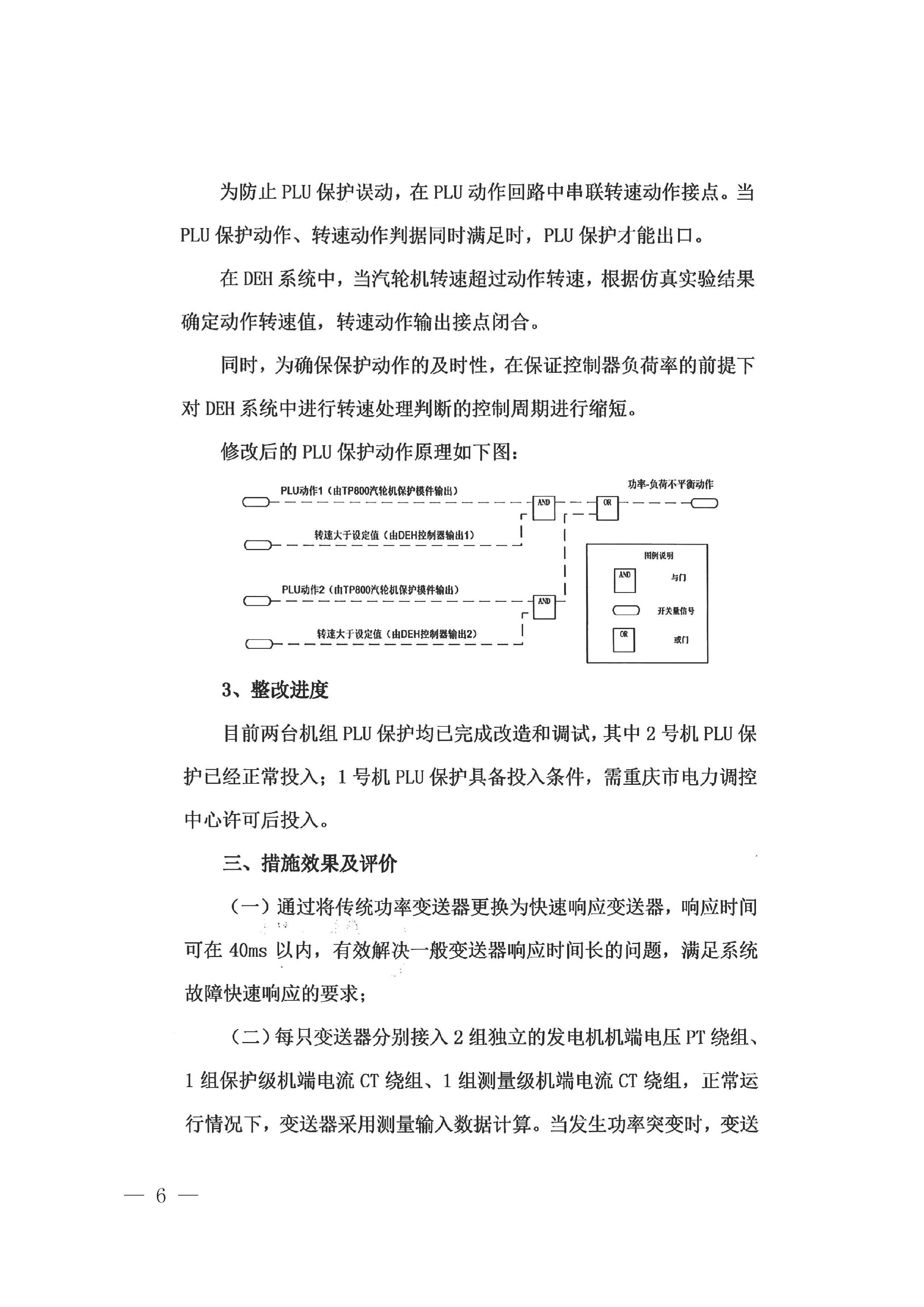

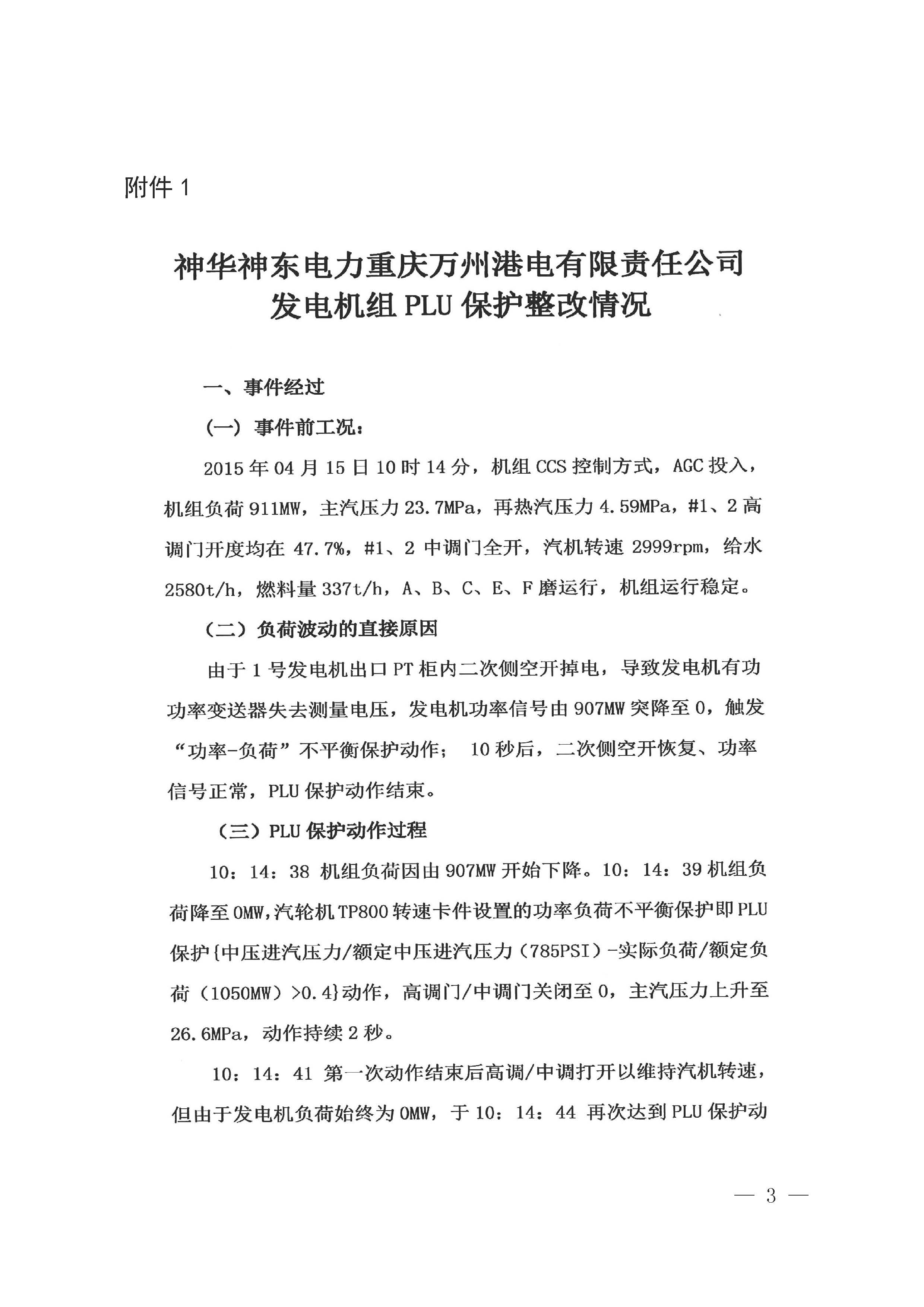

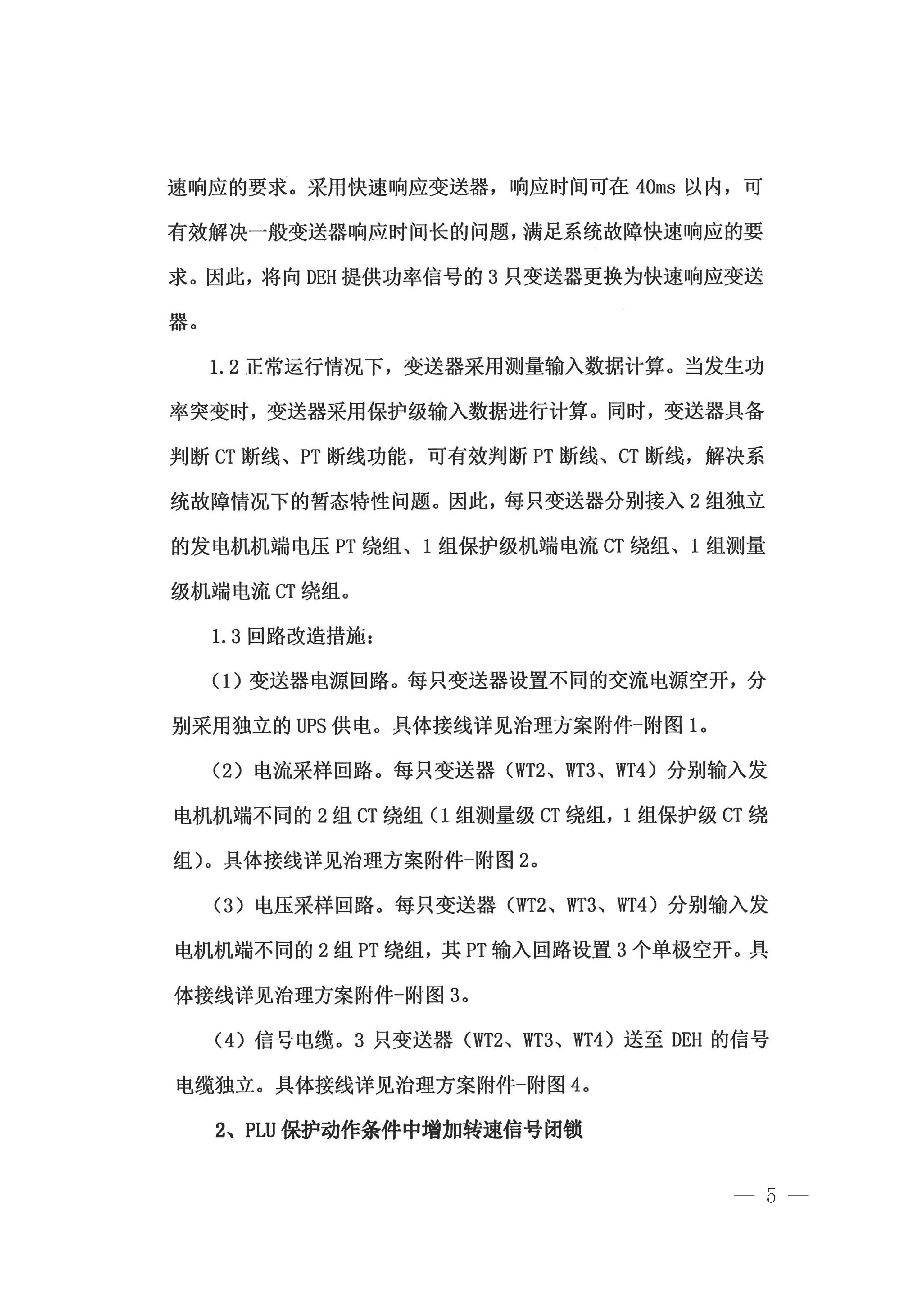

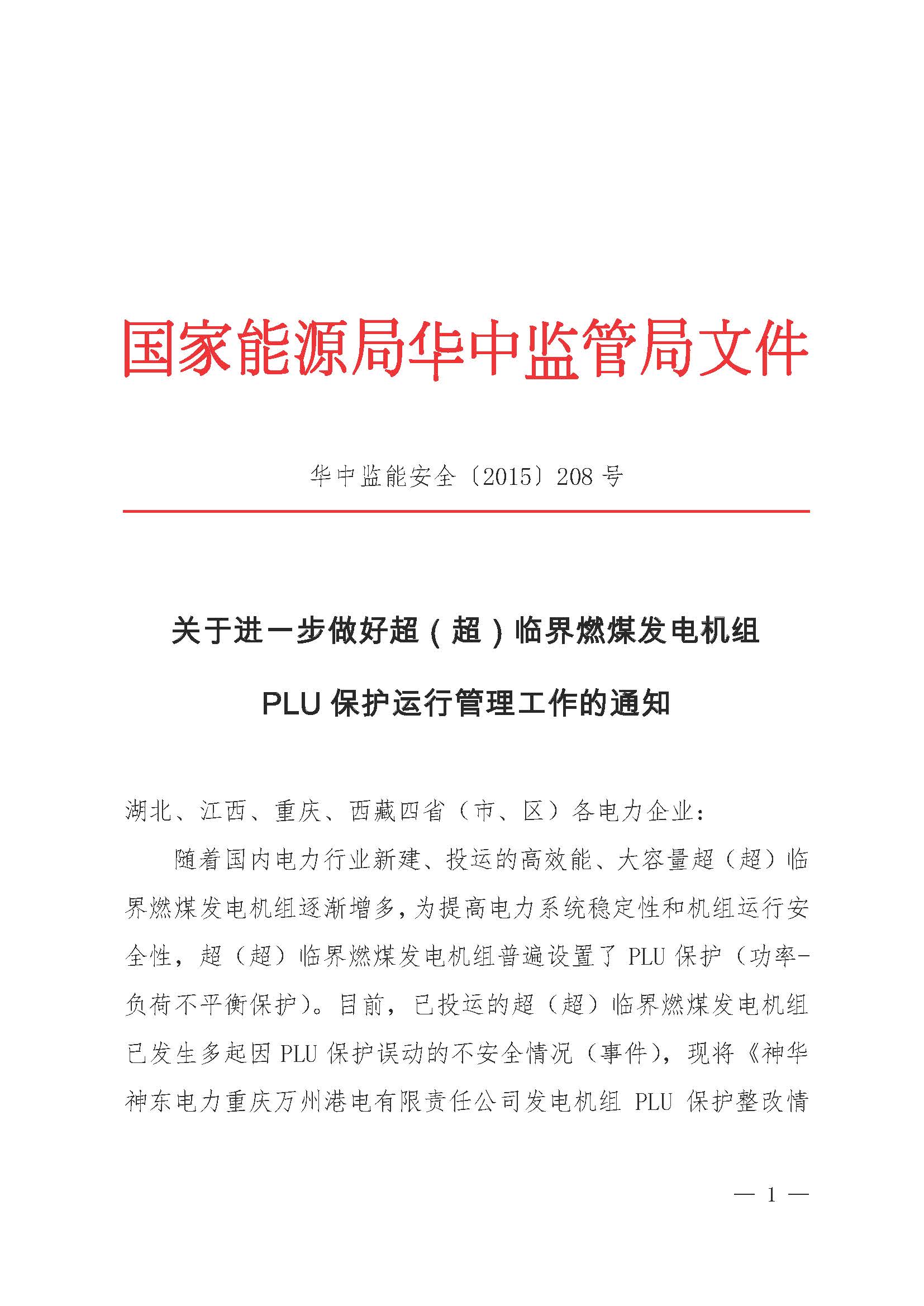

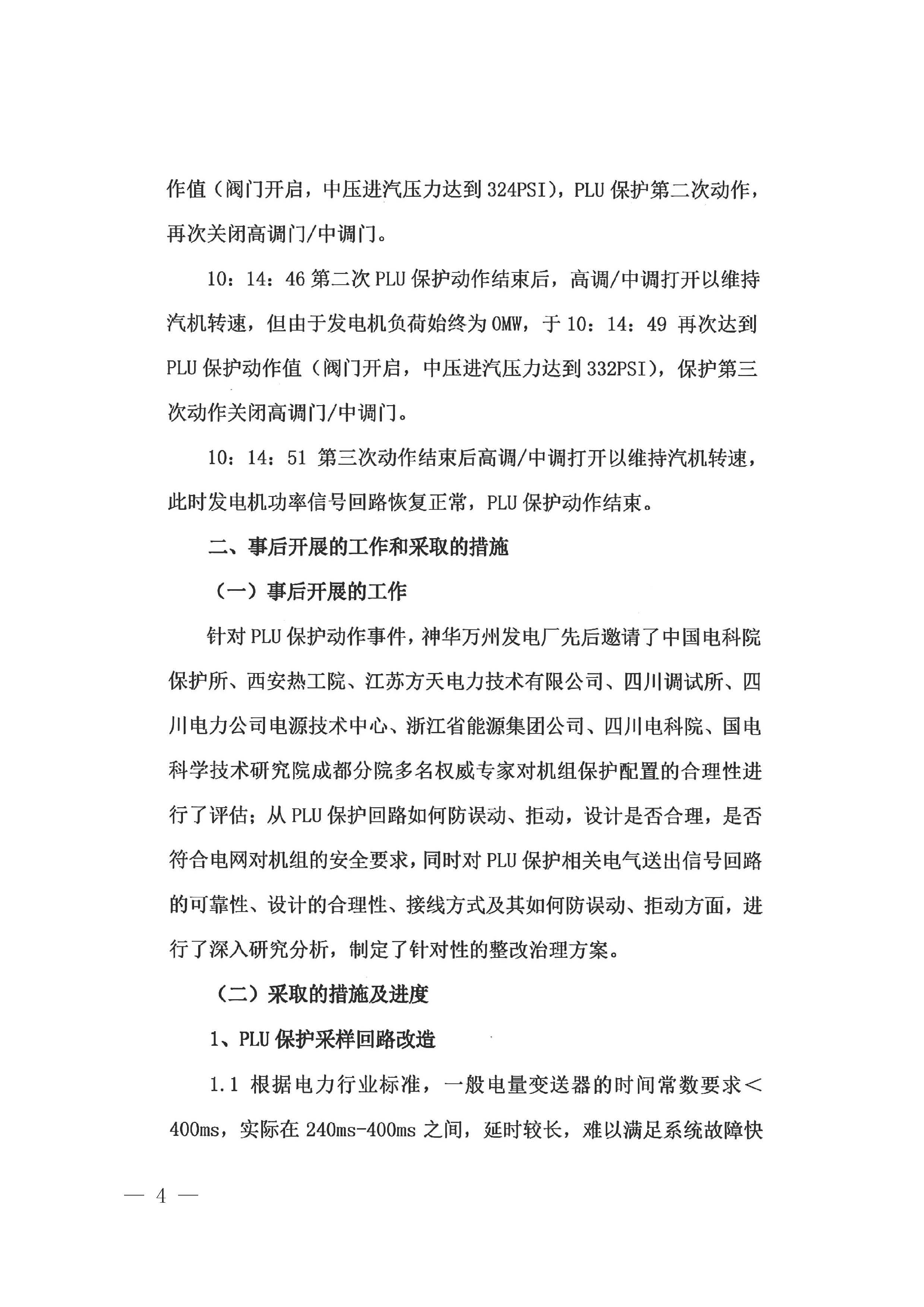

2015年4月15日，神华万州电厂2台百万机组，由于1#机组发电机出口PT柜二次侧空开掉电，发电机有功功率变送器失去测量电压，发电机功率信号由907MW突降至0，触发功率负荷不平衡保护（PLU）动作，造成发电机功率振荡。在汽轮机PLU保护中三个TP800转速卡件采集发电机功率信号，该保护采用三取二的配置,当任何一个信号故障，保护均不会动作,只有当二个信号同时满足条件,才会启动PLU保护。该电厂三个发电机功率信号均取自同一组PT和CT回路,当PT和CT回路出现故障时,三个功率信号均受影响,造成PLU保护误判断,引起负荷大幅摆动。神华万州的事件分析邀请了中国电科院、国电科学技术研究科院、西安热工院、浙江能源局、江苏方天、四川电科院等多名权威专家参与的分析，最终要求采用快速响应，能能够判断CT、PT断线功能，可以解决系统暂态故障下暂态特性问题的变送装置。神华万州电厂改造所选用的装置就是上海利乾的BPT9301发电机智能变送装置，通过了相关技术监测及验证后神华电厂已于当年6月并网运行。华中监能安全[2015]208号关《于进一步做好超（超）临界燃煤发电机组PLU保护运行管理工作的通知》附件就是万州电厂的详细分析（详见附件一）
